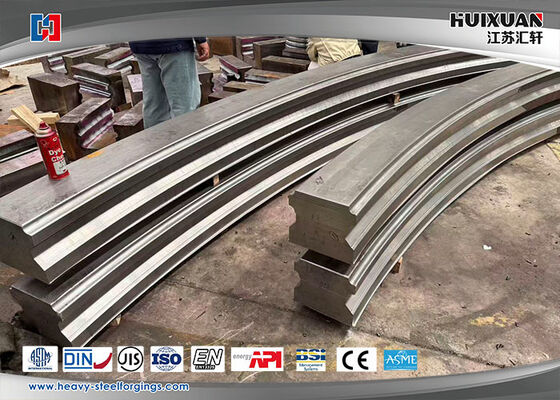

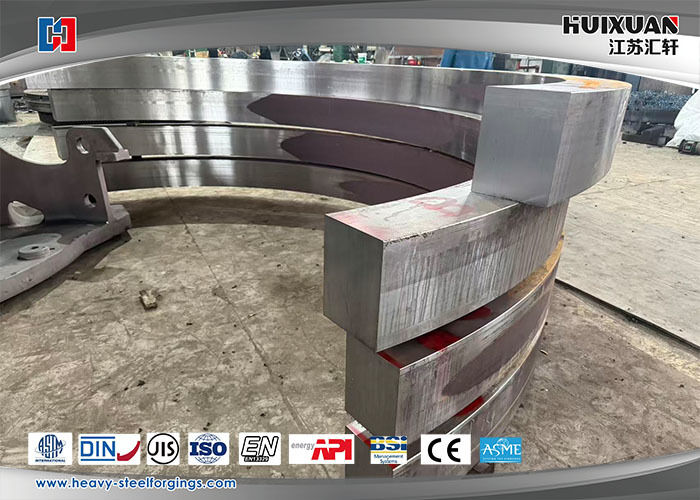

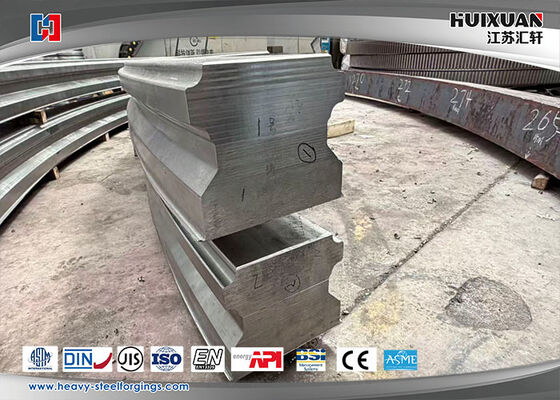

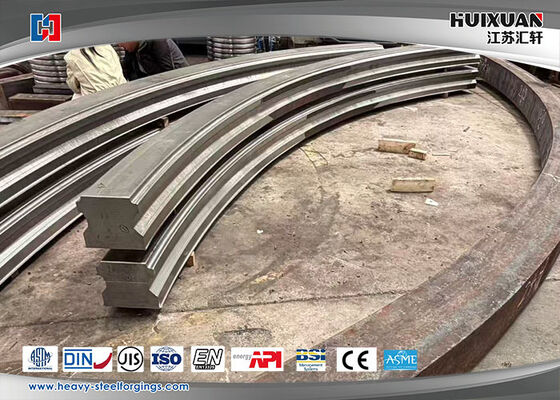

Наименование продукта: Промышленное высокоточное скрещенное колесо редуктора / скрещенное колесо редуктора
Основное введение
Наше скрещенное колесо передач - это индивидуальная часть передачи большого диаметра, предназначенная для решения ограничений интегральных колес передач, таких как сложное интегральное литье,неудобный перевозка на большие расстояния, высокая сложность установки и высокая стоимость формы. Принимая профессиональную технологию сегментированного сплайсинга, он реализует высокоточную сборку разделенных структур,эффективное преодоление ограничений размеров традиционных интегральных колец передач, и является предпочтительным основным компонентом для большого вращающегося оборудования автоматизации, тяжелых машин и точных систем передач.
Все продукты используют строгий выбор материала и точный процесс обработки, с единым профилем зубов, стабильной передачей с нулевым обратным воздействием, низким уровнем шума и высокой грузоподъемностью.Интерфейс сцепления точно калиброван для обеспечения общей округлости и точности сборки, отсутствие заторможения при длительной эксплуатации, стабильное расположение и отличная долговечность.
Ключевые преимущества продукта
✅Ограничения размера разрыва: Поддержка настройки сверхбольшого диаметра, без ограничения интегральной ковки и литья, идеально решает проблему, что сверхбольшие колеса передач не могут быть транспортированы и установлены интегрально.
✅Высокая точность и нулевая реакция: Точность обработки зубов и бесшовная калибровка сцепления, контакт с поверхностью нескольких зубов во время работы, устранение разрыва в передаче, обеспечение точной позиционирования и точности повторной работы.
✅Устойчивый и долговечный: высокопрочный материал из легированной стали, общая тепловая обработка, высокая твердость, износостойкость и устойчивость к ударам, эффективно снижают затраты на последующее обслуживание и продлевают срок службы.
✅Эффективность и гибкость: Сегментированное производство снижает затраты на производство и транспортировку по сравнению с интегральными большими редукторами; поддерживает нестандартную настройку размера,модуль и твердость для удовлетворения различных потребностей оборудования.
✅Легкая установка и обслуживание: Разделенная структура, легкая однодельная деталь, удобная сборка на месте, демонтаж и замена, значительно экономия времени на строительство и техническое обслуживание.
Сценарии применения
Широко используется в полупроводниковом оборудовании автоматизации, аэрокосмических прецизионных машинах, медицинском фармацевтическом оборудовании, новых энергетических литийных батарей производственных линий, тяжелых машиностроительных машинах,вращающее оборудование обработки, интеллектуальная логистическая передача и другие высокоточные и тяжелые промышленные области.
Производственная мощность и обслуживание
Мы являемся профессиональным производителем, специализирующимся на деталях для высокоточных трансмиссий, с полным производственным оборудованием и зрелой технологией процесса сцепления.Мы предоставляем услуги в комплексе, включая дизайн чертежей.Все продукты соответствуют международным промышленным стандартам, поддерживают испытания третьих лиц,и предоставлять надежные OEM / ODM индивидуальные решения для глобальных промышленных клиентов.
Ссылка на продукцию:
| Материал |
4340,20CrMnMo,34CrNiMo7-6,18CrNiMo7-6 |
| Оборудование для ковки |
Машина для прокатки кольца с цифровым управлением 5000 мм |
| Применение |
Координаты передачи передачи, кольца и внешнего кольца передач машиностроения для передачи главного инженера
|
| Процесс плавления |
EF+LF+VD |
| Процесс производства |
Ковка + тепловая обработка + грубая обработка + QT + ковка + шлифовка передач + конечная обработка
|
| Соотношение ковки |
≥ 3.5
|
| Применяемый стандарт |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Исполнительный стандарт |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Орган по сертификации |
ISO,BV,SGS, IST, UL,CTI |
| Сроки поставки |
Грубая обработка ((N+T);окончательная обработка ((Q+T),потушение нитридами
|
|
Испытательное оборудование
|
Спектрограф,УТ устройство,машина для испытаний на прочность и компактность,металлоскоп,внешний микрометр,индикатор диагонали отверстия,машина для измерения трилинейных координат,машина для испытаний твердости
|
| Служба |
Наши услуги включали ковка, процесс, термическую обработку, обработку, упаковку, местную логистику, расчистку клиентов и морской транспорт.Мы взяли требования клиента как главную вещь, и обратить внимание на качество продукции. |
Специальные свойства
| Материальные элементы |
В |
Да, да. |
Мн |
П |
S |
КР |
Ни. |
Мо |
Прочие |
| 20CrMnMo |
0.17-0.23 |
0.17-0.37 |
0.90-1.20 |
0.035 |
0.035 |
1.10-1.40 |
0.30 |
0.20-0.30 |
0.17-0.23 |
| 34CrNiMo6 |
0.30-0.38 |
≤ 0.040 |
0.50-0.80 |
≤ 0.035 |
≤ 0.035 |
1.30-1.70 |
1.30-1.70 |
0.15-0.30 |
|
| 18CrNiMo7-6 |
0.15-0.21 |
0.17-0.35 |
0.50-0.90 |
≤ 0.025 |
≤ 0.025 |
1.50-1.80 |
1.40-1.70 |
0.25-0.35 |
|
| 4340 |
0.38-0.43 |
0.15-0.35 |
0.60-0.80 |
≤ 0.035 |
≤ 0.040 |
0.70-0.90 |
1.65-2.00 |
0.20-0.30 |
- |
|
Механические свойства
|
Дядя.
|
TS/Rm ((Mpa)
|
YS/Rp0.2 ((Mpa)
|
EL/A5 ((%)
|
RA/Z(%)
|
Тип выемки
|
Энергия удара
|
HBW
|
| 20CrMnMo |
Ø15 |
≥ 1180 |
≥885 |
≥ 10 |
≥ 45 |
V |
≥ 55 |
≤ 217HBS |
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥ 13 |
≥ 55 |
V |
-40°C≥20 |
≤ 269HBS |
| 18CrNiMo7-6 |
Ø15 |
≥980 |
≥ 785 |
≥ 9 |
≥ 40 |
V |
≥ 47 |
≤ 269HBS |
| 4340 |
Ø15 |
≥980 |
≥ 835 |
≥ 12 |
≥ 55 |
V |
≥ 78 |
≤ 179HBS |
Процедура производства:
Контроль качества потока процесса ковки:
- Сырье стальной слитки в склад ((испытать химическое содержание)
- Резка→ Нагрев ((Испытание температуры печи)
- Тепловая обработка после ковки ((Испытание температуры печи) Выгрузка печи ((Проверка в пустом виде)
- Обработка→ Проверка ((UT,MT,Визуальный диаметр, твердость)
- QT→ Проверка ((UT, механические свойства, твердость, размер зерна)
- Завершение обработки→ Проверка (размер)
- Упаковка и маркировка ((стальной штамп, маркировка)→ Хранение Отправка
Коммерческое положение
| Максимальная масса |
30T |
| МОК |
1 PC |
| Время доставки |
30-50 дней |
| Пакет |
Фанера из фанеры, деревянная подставка, стальная рама |
| Срок поставки |
FOB;CIF;CFR;DDU; |
| Срок выплаты |
T/T, LC |
| Вид перевозки |
По морю, по воздуху.
|
Преимущество
- высокоточное допустимое измерение;
- Отличные механические свойства;
- Производить разные габариты в соответствии с требованиями клиента;
- передовые производственные оборудования и инспекционные устройства;
- Отличная техническая личность;
- Строго контролировать производственную процедуру;
- Обратите внимание на защиту упаковки;
- Качественный полный сервис.
1Высокоточный сцепленный редуктор, нулевая реакция, большой диаметр настраиваемый, стабильная трансмиссия для промышленной автоматизации.
2. без ограничения размера, без проблем с интегральным литьем.
3Прочное скрещенное колесо передач, строгий контроль толерантности, низкий шум и высокая нагрузка, идеально подходит для вращающегося оборудования.
4Профессиональный промышленный производитель кольцевых резьбовых колец, OEM и ODM доступны, глобальная быстрая доставка.
5Тяжелое резьбовое колесо, стойкое к износу и высокая твердость, долгий срок службы для механической трансмиссии.
6. Прецизионные сплицевые кольцевые приспособления для полупроводников, аэрокосмического, медицинского и нового энергетического оборудования.
